Laporan Akhir 1 Modul 1

[KEMBALI KE MENU SEBELUMNYA]]

DAFTAR ISI

1. Jurnal

2. Alat dan Bahan

3. Rangkaian Simulasi

4. Prinsip Kerja Rangkaian

5. Video Rangkaian

6. Analisa

7. Link Download

1. Jurnal [Kembali]

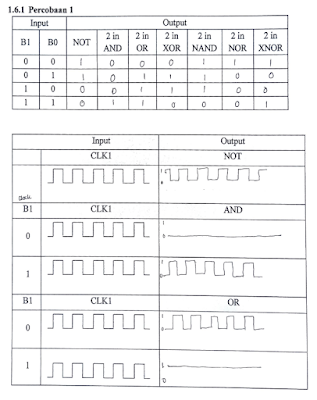

Percobaan 1

2. Alat dan Bahan [Kembali]

1. Gerbang NOT

Gerbang NOT ini berfungsi sebagai pembalik keadaan. Jika input bernilai 1 maka outputnya akan bernilai 0 dan begitu juga sebaliknya.

2. Gerbang AND

Gerbang AND ini memerlukan dua atau lebih input untuk menghasilkan satu output. Jika semua atau salah satu inputnya merupakan bilangan biner 0, maka outputnya akan menjadi 0. Sedangkan jika semua input adalah bilangan biner 1, maka outputnya akan menjadi 1.

3. Gerbang OR

Gerbang ini juga memerlukan dua input untuk menghasilkan satu output. Gerbang OR ini akan menghasilkan output 1 jika semua atau salah satu input merupakan bilangan biner 1. Sedangkan output akan menghasilkan 0 jika semua inputnya adalah bilangan biner 0.

4. Gerbang XOR

Gerbang XOR ini memerlukan dua input untuk menghasilkan satu output. Jika input berlogika 1 jumlahnya ganjil maka output akan belogika 1. Begitu juga sebaliknya, jika input berlogika 1 jumlahnya genap maka output akan berlogika 0.

5. Gerbang NAND

Gerbang NAND ini adalah gabungan dari gerbang AND dan gerbang NOT. Karena itu output yang dihasilkan dari gerbang NAND ini adalah kebalikan dari gerbang AND.

6. Gerbang NOR

Gerbang NOR ini adalah gabungan dari gerbang OR dan gerbang NOT. Sehingga output yang dihasilkan dari gerbang NOR ini adalah kebalikan dari gerbang OR.

7. Gerbang XNOR

Gerbang XNOR ekuivalen dengan sebuah gerbang X-OR diikuti oleh gerbang NOT. Jadi jika input berlogika 1 jumlahnya ganjil maka outputnya adalah berlogika 0. Sedangkan jika input berlogika 1 jumlahnya genap maka outputnya akan berloika 1.

8. Logicstate

Alat yang digunakan untuk memasukkan input logika (Boolean 1 dan 2) masukan.

9. Logicprobe

Alat yang digunakan untuk menganalisa output logika (Boolean 1 dan 2) masukan.

10. Dclock

Digunakan untuk membangkitkan gelombang kotak secara terus-menerus.

3. Rangkaian Simulasi [Kembali]

Rangkaian 1

Rangkaian 2

4. Prinsip Kerja Rangkaian [Kembali]

Rangkaian dibuat seperti di modul dengan input logiscstate dua uah sebagai input dan 7 gerbang logika serta logicprobe sebanyak 7 buah sebagai output dari masing-masing gerbang logika. Untuk kondisi pertama switch B0 dan B1 divariasikan menurut jurnal. Setelah itu hasil output yang berlogika 0 atau 1 dicatat ke jurnal. Prinsip kerja dari kondisi 1 mengunakan teorema dari tiap-tiap gerbang logika.

Untuk kondisi ke dua input B1 dibah menjadi input clock. Lalu disesuaikan dengan variasi yang ada di jurnal kemudian dibuat setiap output yang dihasilkan. Untuk kondisi pertama masih menggunakan ouput logika 1 dan 0. Sedangkan kondisi dua yang dihasilkan adalah berupa sinyal kotak karena menggunakan masukan berupa clock. Ada beberapa output yang hanya garis lurus saja dan berada di logika tinggi atau rendah. Contohnya outout gerbang AND dengan input B0 nya adalah logika 0, maka outputnya garis lurus di logika 0.

5. Video Rangkaian [Kembali]

6. Analisa [Kembali]

1. Jelaskan prinsip kerja rangkaian dalam setiap gerbang logika

a. Gerbang AND

Gerbang AND membutuhkan dua atau lebih masukan input dan satu keluaran output. Jika semua input berlogika 1 maka menghasilkan output berlogika 1, sedangkan jika salah satu input berlogika 0 maka outputnya akan berlogika 0.

b. Gerbang NOT

Gerbang NOT memiliki satu input dan satu output saja disebut juga dengan inverter (pembalik). gerbang ini akan menghasilkan nilai output yang berlawanan dengan nilai inputnya.

c. Gerbang NAND

Gerbang NAND pada dasarnya merupakan kombinasi gerbang AND dan NOT. Gerbang NAND bisa memiliki dua input. Gerbang NAND akan menghasilkan output logika 0 bila semua input memiliki logika 1. Sedangkan gerbang NAND akan menghasilkan output logika 1 bila salah satu atau semua input berlogika 0

d. Gerbang NOR

Gerbang NOR merupakan pengembangan dan kombinasi gerbang OR dan terbang NOT yang juga memiliki dua atau lebih input. Gerbang NOR akan menghasilkan output logika 1 bila semua inputnya memiliki logika 0, sedangkan gerbang NOR akan menghasilkan logika 0 bila salah satu input atau semua input memiliki logika 1.
