1. Tujuan [Kembali]
- Mampu menjelaskan dan memahami prinsip kerja transistor unipolar, sensor PIR, dan touch sensor pada rangkaian pintu dan lampu otomatis.
- Mampu mengaplikasikan transistor unipolar, sensor PIR, dan touch sensor pada rangkaian pintu dan lampu otomatis.
2. Alat dan Bahan [Kembali]
- Baterai
- DC Voltmeter
- Power Supply
- Resistor
Spesifikasi resistor
- Dioda
Spesifikasi dioda
1. arus searah jangka panjang maksimum pada 75 ° C - 1.0 A
2. arus pulsa maksimum dengan durasi pulsa 3,8 ms - 30 A
3. drop tegangan melintasi dioda pada arus 1,0A - 1,1 V
4. kisaran suhu operasi - -65 ... + 175 ° Π‘
5. frekuensi kerja maksimum - 1 MHz
- Transistor Unipolar 2N3819
- Sensor PIR
Konfigurasi pin sensor PIR
Spesifikasi sensor PIR
1. Vin : DC 5V 9V
2. Radius : 180 derajat
3. Jarak deteksi : 5 7 meter
4. Output : Digital TTL
5. Memiliki setting sensitivitas
6. Memiliki setting time delay
7. Dimensi : 3,2 cm x 2,4 cm x 2,3 cm
8. Berat : 10 gr
Grafik respon sensor PIR
- Touch Sensor
Konfigurasi pin touch sensor
Spesifikasi sensor PIR
1. Konsumsi daya sangat sedikit
2. Tegangan: 2-5.5V DC (optimal 3v)
3. Dapat menggantikan fungsi tombol saklar
4. Dilengkapi 4 buah lubang baut M2
5. Ukuran: 24x24x7.2mm
6. Output high VOH: 0.8VCC (typical)
7. Output low VOL: 0.3VCC (max)
Grafik respon touch sensor
- Relay
Konfigurasi pin relay
Spesifikasi relay
- LED
Spesifikasi pin LED
Konfigurasi pin LED
- Lampu
Spesifikasi lampu
- Motor DC
Konfigurasi motor dc
Spesifikasi motor DC
1. Stepper motor tipe bipolar yang bekerja pada tegangan 9V.
2. Tipe: bipolar.
3. Kondisi: refurbished, sudah diuji @ 9V.
4. Tegangan kerja: 12V (new-rated), 259mA.
5. Resolusi: 7,5ΒΊ/step (full step).
6. Torsi: 38,2 mN.m (new-rated).
- Ground
- Logicstate
- Resistor
Simbol resistor
Cara menentukan nilai resistor dengan gelang warna :
1. Masukan angka langsung dari kode warna gelang pertama.
2. Masukan angka langsung dari kode warna gelang kedua.
3. Masukan angka langsung dari kode warna gelang ketiga.
4. Masukkan jumlah nol dari kode warna gelang keempat atau pangkatkan angk tersebut dengan 10 (10^n) dan dikalikan ke ketiga warna gelang tadi.
5. Gelang kelima ini merupakan nilai toleransi dari resistor.
Rumus Resistor
Seri : Rtotal = R1 + R2 + R3 + ….. + Rn
Dimana :
Rtotal = Total Nilai Resistor
R1 = Resistor ke-1
R2 = Resistor ke-2
R3 = Resistor ke-3
Rn = Resistor ke-n
Paralel: 1/Rtotal = 1/R1 + 1/R2 + 1/R3 + ….. + 1/Rn
Dimana :
Rtotal = Total Nilai Resistor
R1 = Resistor ke-1
R2 = Resistor ke-2
R3 = Resistor ke-3
Rn = Resistor ke-n - Transistor Unipolar
a. JFET (Junction Field Effect Transistor) adalah Transistor Efek Medan yang menggunakan persimpangan (junction) p-n bias terbalik sebagai isolator antara Gerbang (Gate) dan Kanalnya. JFET terdiri dari dua jenis yaitu JFET Kanal P (p-channel) dan JFET Kanal N (n-channel). JFET terdiri dari tiga kaki terminal yang masing-masing terminal tersebut diberi nama Gate (G), Drain (D) dan Source (S).
b. MOSFET (Metal Oxide Semiconductor Field Effect Transistor) adalah Transistor Efek Medan yang menggunakan Isolator (biasanya menggunakan Silicon Dioksida atau SiO2) diantara Gerbang (Gate) dan Kanalnya. MOSFET ini juga terdiri dua jenis konfigurasi yaitu MOSFET Depletion dan MOSFET Enhancement yang masing-masing jenis MOSFET ini juga terbagi menjadi MOSFET Kanal-P (P-channel) dan MOSFET Kanal-N (N-channel). MOSFET terdiri dari tiga kaki terminal yaitu Gate (G), Drain (D) dan Source (S).
c. UJT (Uni Junction Transistor) adalah jenis Transistor yang digolongkan sebagai Field Effect Transistor (FET) karena pengoperasiannya juga menggunakan medan listrik atau tegangan sebagai pengendalinya. Berbeda dengan jenis FET lainnya, UJT mememiliki dua terminal Basis (B1 dan B2) dan 1 terminal Emitor. UJT digunakan khusus sebagai pengendali (switch) dan tidak dapat dipergunakan sebagai penguat seperti jenis transistor lainnya.
- Dioda
Dalam ilmu fisika dioda digunakan untuk penyeimbang arah rangkaian elektronika. Elektronika memiliki dua terminal yaitu anoda berarti positif dan katoda berarti negatif. Prinsip kerja dari anode berdasarkan teknologi pertemuan positif dan negative semikonduktor. Sehingga anode dapat menghantarkan arus litrik dari anoda menuju katoda, tetapi tika sebaliknya katoda ke anoda.
Dioda digambarkan seperti sebuah switch/saklar dimana saklar tersebut hanya akan bekerja di beri tegangan atau arah arus sesuai dengan polaritas kaki ioda itu sendiri. Pada arah bias maju, bias kaki anoda diberikan tegangan (+) dan tegangan (-) pada katoda maka dioda akan dapat mengalirkan arus pada satu arah. Sedangkan pada arah arus mundur bias dimana kaki anoda diberi tegangan (-) dan tegangan (+) pada katoda maka saklar menjadi terbuka atau saklar OFF.
- Sensor PIR
Sensor PIR terdiri dari beberapa bagian yaitu, Lensa Fresnel, Penyaring Infra Merah, Sensor Pyroelektrik, Penguat Amplifier, Komparator.
a. Lensa Fresnel
Lensa Fresnel pertama kali digunakan pada tahun 1980an. Digunakan sebagai lensa yang memfokuskan sinar pada lampu mercusuar. Penggunaan paling luas pada lensa Fresnel adalah pada lampu depan mobil, di mana mereka membiarkan berkas parallel secara kasar dari pemantul parabola dibentuk untuk memenuhi persyaratan pola sorotan utama. Namun kini, lensa Fresnel pada mobil telah ditiadakan diganti dengan lensa plain polikarbonat. Lensa Fresnel juga berguna dalam pembuatan film, tidak hanya karena kemampuannya untuk memfokuskan sinar terang, tetapi juga karena intensitas cahaya yang relative konstan diseluruh lebar berkas cahaya.
b. IR Filter
IR Filter dimodul sensor PIR ini mampu menyaring panjang gelombang sinar infrared pasif antara 8 sampai 14 mikrometer, sehingga panjang gelombang yang dihasilkan dari tubuh manusia yang berkisar antara 9 sampai 10 mikrometer ini saja yang dapat dideteksi oleh sensor. Sehingga Sensor PIR hanya bereaksi pada tubuh manusia saja.
c. Pyroelectric Sensor
Seperti tubuh manusia yang memiliki suhu tubuh kira-kira 32˚C, yang merupakan suhu panas yang khas yang terdapat pada lingkungan. Pancaran sinar inframerah inilah yang kemudian ditangkap oleh Pyroelectric sensor yang merupakan inti dari sensor PIR ini sehingga menyebabkan Pyroelectic sensor yang terdiri dari galium nitrida, caesium nitrat dan litium tantalate menghasilkan arus listrik. Mengapa bisa menghasilkan arus listrik? Karena pancaran sinar inframerah pasif ini membawa energi panas. Material pyroelectric bereaksi menghasilkan arus listrik karena adanya energi panas yang dibawa oleh infrared pasif tersebut. Prosesnya hampir sama seperti arus listrik yang terbentuk ketika sinar matahari mengenai solar cell.
d. Amplifier
Sebuah sirkuit amplifier yang ada menguatkan arus yang masuk pada material pyroelectric.
e. Komparator
Setelah dikuatkan oleh amplifier kemudian arus dibandingkan oleh komparator sehingga mengahasilkan output.
Cara kerja sensor Passive Infra Red (PIR)
Sensor PIR bekerja dengan cara menangkap pancaran infra merah, kemudian pancaran infra merah yang tertangkap akan masuk melalui lensa Fresnel dan mengenai sensor pyroelektrik, sinar infra merah mengandung energi panas membuat sensor pyroelektrik dapat menghasilkan arus listrik. Arus listrik inilah yang akan menimbulkan tegangan dan dibaca secara analog oleh sensor. Kemudian komperator akan membandingkan sinyal yang sudah diterima dengan tegangan referensi tertentu yang berupa keluaran sinyal 1-bit. Sensor PIR hanya akan mengeluarkan logika 0 dan 1. 0 saat sensor tidak mendeteksi adanya perubahan pancaran infra merah dan 1 saat sensor mendeteksi infra merah. Sensor PIR hanya dapat mendeteksi pancaran infra merah dengan panjang gelombang 8-14 mikrometer. Manusia memiliki suhu badan yang dapat menghasilkan pancaran infra merah dengan panjang gelombang antara 9-10 mikrometer, panjang gelombang tersebut dapat terdeteksi oleh sensor PIR membuat sensor ini sangat efektif digunakan sebagai human detektor. Sensor PIR hanya akan mendeteksi jika objek bergerak atau secara teknis saat terjadi adanya perubahan pancaran infra merah. Pada umumnya sensor PIR memiliki jangkauan pembacaan efektif hingga 5 meter, namun sensor PIR memiliki jangkauan jarak dan sudut pembacaan yang bervariasi, tergantung karakteristik sensor.
Grafik respon sensor Passive Infra Red (PIR)
Grafik Pir terhadap arah, jarak, dan kecepatan
1. Respon terhadap arah, jarak, dan kecepatan
Pada grafik tersebut ; (a) Arah yang berbeda mengasilkan tegangan yang bermuatan berbeda ; (b) Semakin dekat jarak objek terhadap sensor PIR, maka semakin besar tegangan output yang dihasilkan ; (c) Semakin cepat objek bergerak, maka semakin cepat terdeteksi oleh sensor PIR karena infrared yang ditimbulkan dengan lebih cepat oleh objek semakin mudah dideteksi oleh PIR, namun semakin sedikit juga waktu yang dibutuhkan karena sudah diluar jangkauan sensor PIR.
2. Respon terhadap suhu
Grafik PIR terhadap suhu
Dari grafik, didapatkan bahwa suhu juga mempengaruhi seberapa jauh PIR dapat mendeteksi adanya infrared dimana semakin tinggi suhu disekitar maka semakin pendek jarak yang bisa diukur oleh PIR. - Touch Sensor
Dalam keadaan IDLE output yang dihasilkan adalah LOW (konsumsi daya sangat kecil) sedangkan saat ada jari yang menyentuh modul ini output yang dihasilkan adalah HIGH. Jika tidak ada aktifitas lebih dari 12 detik maka modul otomatis akan kembali ke mode IDLE (hemat daya).
Modul dapat dipasang di belakang permukaan plastik, kaca dan bahan non-logam lainnya untuk menutupi permukaan sensor. Selain itu, jika kita dapat mengatur posisi yang tepat untuk sentuhan, kita juga dapat menyembunyikannya di dalam dinding, meja dan bagian tombol tersembunyi lainnya.
Ketika jari menyentuh bagian sensor, modul menghasilkan sinyal high.
a. Arus Output Pin Sink (@ VCC 3V, VOL 0.6V): 8mA
b. Arus Output pin pull-up (@ VCC=3V, VOH=2.4V): 4mA
c. Waktu respon (low power mode): max 220ms
d. Waktu respon (touch mode): max 60ms
Kelebihan:
• Konsumsi daya yang rendah
• Bisa menerima tegangan dari 2 ~ 5.5V DC
• Dapat menggantikan fungsi saklar tradisional
Rumus Tegangan sentuh maksimal
πΈπ = πΌπ( π π + 1.5 ππ )
Ket: πΌπ = Arus fibrilasi
π π = Nilai tahanan pada badan manusia
ππ = Tahanan Jenis tanah
Grafik respon touch sensor
- Relay
Relay terdapat 4 bagian penting yaitu electromagnet (coil), Armature, Switch Contact Point (saklar) dan spring. Untuk lebih jelasnya silahkan lihat gambar di bawah ini.
Kontak point relay terdiri dari 2 jenis yaitu:
• Normally Close (NC) yaitu kondisi awal sebelum diaktifkan akan selalu berada pada posisi close (tertutup).
• Normally Open (NO) yaitu kondisi awal sebelum diaktifkan akan selalu berapa pada posisi open (terbuka).
Berdasarkan gambar diatas, sebuah Besi (Iron Core) yang dililit oleh sebuah kumparan Coil yang berfungsi untuk mengendalikan Besi tersebut. Apabila Kumparan Coil diberikan arus listrik, maka akan timbul gaya Elektromagnet yang kemudian menarik Armature untuk berpindah dari Posisi sebelumnya (NC) ke posisi baru (NO) sehingga menjadi Saklar yang dapat menghantarkan arus listrik di posisi barunya (NO). Posisi dimana Armature tersebut berada sebelumnya (NC) akan menjadi OPEN atau tidak terhubung. Pada saat tidak dialiri arus listrik, Armature akan kembali lagi ke posisi Awal (NC). Coil yang digunakan oleh Relay untuk menarik Contact Poin ke Posisi Close pada umumnya hanya membutuhkan arus listrik yang relatif kecil. - LED
Ketika LED dialiri tegangan maju atau bias forward yaitu dari Anoda (P) menuju ke Katoda (K), Kelebihan Elektron pada N-Type material akan berpindah ke wilayah yang kelebihan Hole (lubang) yaitu wilayah yang bermuatan positif (P-Type material). Saat Elektron berjumpa dengan Hole akan melepaskan photon dan memancarkan cahaya monokromatik (satu warna). LED atau Light Emitting Diode yang memancarkan cahaya ketika dialiri tegangan maju ini juga dapat digolongkan sebagai Transduser yang dapat mengubah Energi Listrik menjadi Energi Cahaya.
Tegangan maju LED
- Lampu
Jenis Jenis Lampu Listrik
Seiring dengan perkembangan Teknologi, Lampu Listrik juga telah mengalami berbagai perbaikan dan kemajuan. Teknologi Lampu Listrik bukan saja Lampu Pijar yang ditemukan oleh Thomas Alva Edison saja namun sudah terdiri dari berbagai jenis dan Teknologi. Pada dasarnya, Lampu Listrik dapat dikategorikan dalam Tiga jenis yaitu Incandescent Lamp (Lampu Pijar), Gas-discharge Lamp (Lampu Lucutan Gas) dan Light Emitting Diode (Lampu LED). - Motor DC
Motor DC adalah motor listrik yang merupakan perangkat elektromekanis yang menggunakan interaksi medan magnet dan konduktor untuk mengubah energi listrik menjadi energi mekanik putar, dimana motor DC dirancang untuk dijalankan dari sumber daya arus searah (DC). Sudah lebih dari 100 tahun motor DC brush (disikat) digunakan dalam industri serta aplikasi domestik.
Prinsip Kerja Motor DC
Komponen utama dari Motor DC adalah Winding/liltan, Magnet, Rotors, Brushes, Stator dan sumber arus searah (Arus DC). Ketika armature ditempatkan dalam medan magnet yang dihasilkan oleh magnet maka armature diputar dengan menggunakan arus searah, hal ini menghasilkan gaya mekanik. Dengan memanfaatkan putaran motor DC banyak jenis pekerjaan yang dapat dikerjakan. - Ground
- Logicstate
- Prosedur Percobaan
1. Buka aplikasi proteus
2. Pilih komponen yang dibutuhkan, pada rangkaian ini dibutukan komponen led, tauch sensor, PIR sensor, relay, transistor bipolar dan mosfet, resistor, kapasitor, induktor, baterai
3. Rangkai setiap komponen menjadi rangkaian yang diinginkan
4. Ubah spesifikasi komponen sesuai kebutuhan
5. Jalankan simulasi rangkaian. - Rangkaian Simulasi
1. Saat sensor PIR aktif mendeteksi orang
2. Saat sensor touch aktif mendeteksi karena mendeteksi sentuhan
3. Saat sensor PIR dan touch aktif bekerja menghidupkan lampu dan motor pintu
- Prinsip Kerja
Rangkaian ini menggunakan sensor PIR dan touch. Sensor PIR akan mendeteksi orang di depan pintu. Ketika orang terdetaksi maka touch sensor akan disentuh maka pintu dan lampu rumah akan otomatis terbuka.

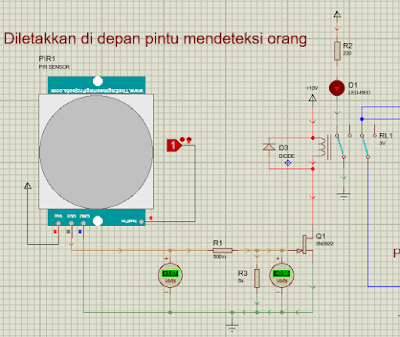

a. Prinsip rangkaian pada PIR sensor
Saat PIR mendeteksi adanya manusia di depan pintu maka akan sensor berlogika 1 maka tegangan yang masuk adalah +1,07V diteruskan ke R1 dan R3, menghasilkan tegangan +0,98 V yang akan mengaktifkan transistor Jfet sehingga tegangan dari supplai menuju relay lalu ke kaki drain dan kaki source lalu ke ground dengan adanya arus yang melewati relay maka switch relay bergeser yang kemudian akan mengaktifkan lED merah sebagai indikator.b. Prinsip rangkaian pada touch sensor

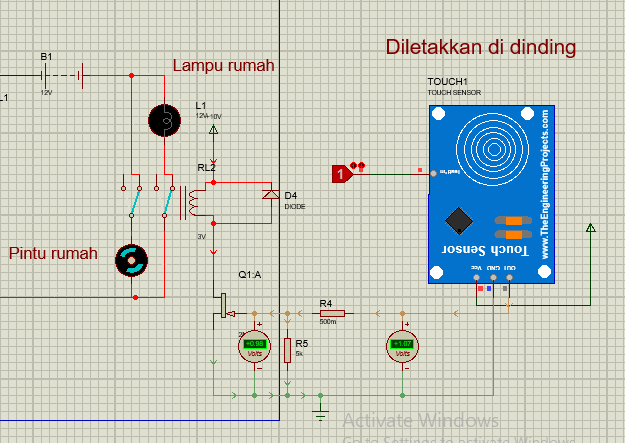

Saat sensor touch mendeteksi adanya sentuhan dari tangan manusia maka sensor berlogika 1 maka tegangan yang masuk adalah +1,07V diteruskan ke R1 dan R3, menghasilkan tegangan +0,98 V yang akan mengaktifkan transistor Jfet sehingga tegangan dari supplai menuju relay lalu ke kaki drain dan kaki source lalu ke ground dengan adanya arus yang melewati relay maka switch relay bergeser yang akan mengaktifkan lampu rumah dan pintu rumah terbuka karena ada tegangan yang masuk dari rangkaian sensor PIR yang aktif tadi. - Download HTML Klik
- Download rangkaian proteus Klik
- Download video simulasi Klik
- Download datasheet resistor Klik
- Download datasheet dioda Klik
- Download datasheet transistor unipolar Klik
- Download datasheet relay Klik
- Download datasheet LED Klik
- Download datasheet motor DC Klik
- Download datasheet lampu Klik
- Download datasheet PIR sensor Klik
- Download datasheet touch sensor Klik
- Download library PIR sensor Klik
- Download library touch sensor Klik
1. Tegangan Drain-Source (VDS) adalah 25 V
2. Drain arus maksimum: 5mA
3. Tegangan Drain-Gate (VDG) adalah 25V
4. Tegangan Sumber Gerbang (VGS) adalah 25V
5. Continuous Gate Current (IG) adalah 10mA
6.Tersedia dalam Paket To-92 dan SOT54
- Komponen Input
3. Dasar Teori [Kembali]
4. Percobaan [Kembali]
5. Video [Kembali]
6. Link Download [Kembali]
